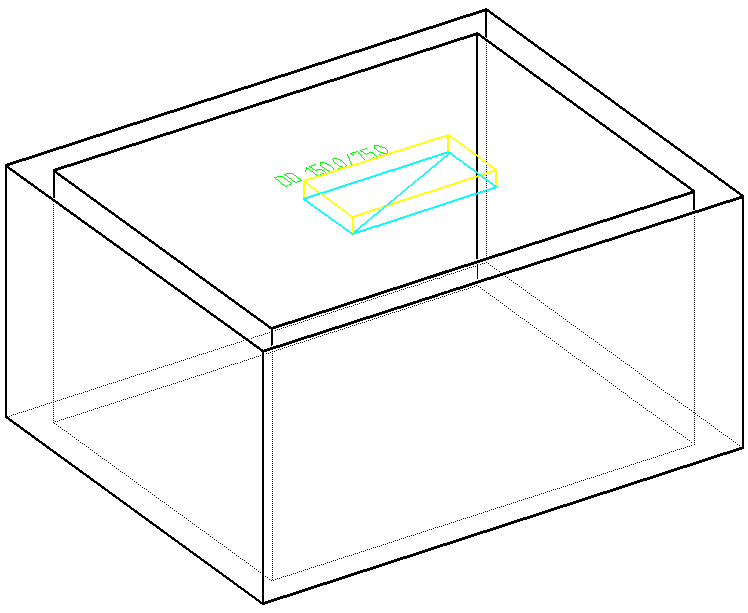

Aussparung in der Decke zeichnen

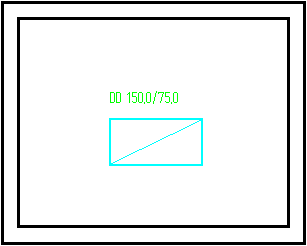

Die Abbildung links zeigt einen Grundriss mit einer eingezeichneten Aussparung in der Decke.



Befehl: asp
:(set_bb "bb_asp_f1" 4) >> Farbe der Ausparung(2D)
:(set_bb "bb_asp_f2" 2) >> Farbe der Ausparung(3D)




Ofang=Endpunkt
:* N S I M -E- L Q T Z P B K O *
*? 0 2 3 4 6 * BEnutzer | eXit | 1. Punkt = BezugsPunkt :

Ofang=Nächster
:* -N- S X M E L Q T Z P B K O *
*? 0 2 3 4 6 * 2. Punkt = In welche Richtung :

Ofang=Keiner
:* N S I M E L Q T Z P B -K- O *
*? 0 2 3 4 6 * 3. Punkt = Auf welche Seite :



Wie im Abschnitt 2 beschrieben, werden zunächst Bezugspunkt, Richtung und Seite bestimmt.

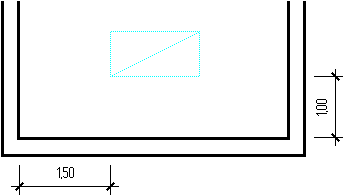

*? E R * Abstand -1- <99.0> : 150



*? E R * Abstand -2- <49.0> : 100



Anders als in dem in Abschnitt 2 beschriebenen Beispiel wird hier auch der Abstand 2 benötigt.

Der Abstand 1 gibt den Abstand der Deckenaussparung vom Bezugspunkt, der Abstand 2 den Abstand im rechten Winkel zum Bezugspunkt an.













Im anschließend eingeblendeten Dialogfenster "Aus- sparungen" werden die Abmessungen des Wand- schlitzes eingegeben und die Darstellung gewählt.

Für dieses Beispiel sind folgende Einstellungen vorgenommen worden.







ASP-Länge

150

ASP-Breite

75

OKRB

0

WandHöhe

250

DeckenDicke

18

ASP-UK

250

ASP-OK

268

[SH|] Text

17.5|DD



Zur Befehlsausführung wählen Sie entsprechendes Dia im Feld "Vordefiniert".



:* N S I M E L Q T Z P B -K- O *
*? 0 2 3 4 6 * Text wohin :

*? E * In welche Richtung <0.0> :



Die Aussparung wird eingezeichnet und Sie können die erforderlichen Eingaben für die Beschriftung vornhemen, wie in Abschnitt 2 beschrieben.



Weitere Textzeile <> :





:Defaultsichern ...... fertig.
:
:*
nil

Befehl:
