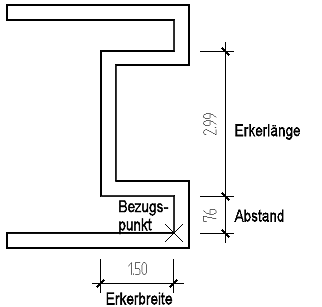

Das nächste Beispiel zeigt einen nach innen gerichteten Rechteck-Erker.
Befehl: erk
* ? * 3-Eck-Erker | RE-Erker | 4-Eck-Erker * <RE> : RE
Wählen Sie RE für Rechteck-Erker.
WAND-1 -> 1.Wand-Seite wählen :
Picken Sie die Wandseite an, an welche der Erker angesetzt werden soll.
Um einen nach innen gerichteten Erker zu zeichnen, ist die innere Linie der Wand anzupicken.
Der Abstand vom Bezugspunkt sowie Erker-Breite und -Länge werden mit den Innen-Abmessungen definiert.
*? E R * Abstand vom Bezugs-Punkt <100.0> : 76
*? E R * Erker-Breite <175.0> : 150
*? E R * Erker-Länge <175.0> : 299
:*
nil
Befehl:
Anschließend wird der Erker eingezeichnet, wie auf der Abbildung oben gezeigt.
