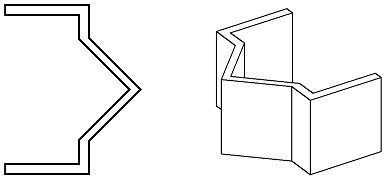

In diesem Beispiel wird ein Dreieck-Erker gezeichnet.
Befehl: erk
* ? * 3-Eck-Erker | RE-Erker | 4-Eck-Erker * <RE> : RE
Wählen Sie zunächst die gewünschte Erker-Form durch Eingabe von 3.
WAND-1 -> 1.Wand-Seite wählen :
Picken Sie die Wandseite an, an die der Erker angesetzt werden soll.
*? E R * Abstand vom Bezugs-Punkt <100.0> : 100
Geben Sie den Abstand zwischen dem Bezugspunkt und dem ersten Eckpunkt des Erkers ein.
*? E R * Erker-Vorsprung-1- <175.0> : 150
*? E R * Erker-Vorsprung-2- <175.0> : 299

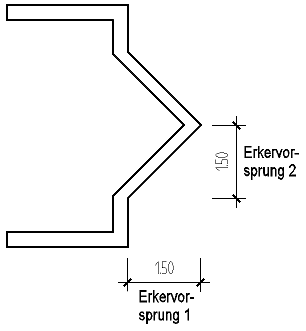

Bei dem Erker-Vorsprung 1 handelt es sich um den Vorsprung nach außen.
Der Erker-Vorsprung 2 stellt den Vorsprung des Erkers zwischen dem Wandanschluss und der äußeren Ecke des Erkers dar.
*? E R * Neue Wand-Dicke <30.0> : 24
:*
nil
Befehl:
Bei Bedarf können Sie für den Erker eine andere Wanddicke eingeben als für die angeschlossene Außenwand.
Anschließend wird der Erker eingezeichnet.
