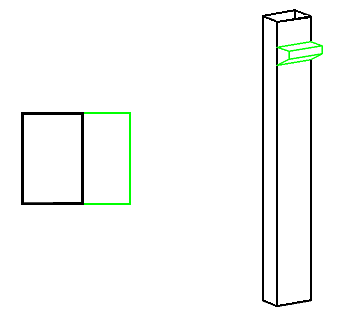

Die Abbildung links zeigt eine mit dem Befehl gezeichnete Stütze mit Konsole.

Befehl: sbsk
* ? * REckstütze * RUndstütze * <RE> :

RECHT-ECK-STÜTZE

Zunächst haben Sue die Wahl zwischen Rechteckstütze (RE) und Rundstütze (RU).

Die voreingestellten Standardwerte können Sie ändern oder übernehmen.

:* N S I M E L Q T Z P B -K- O *
*? 0 2 3 4 6 * Stützen-Mittel-Punkt :

*? E R * Stützen-Breite (X) <25.0> : 50

*? E R * Stützen-Dicke (Y) <50.0> : 75

*? E R * Stützen-Höhe (Z) <550.0> : Enter

Definieren Sie den Stützen-Mittelpunkt durch Picken und geben Sie anschließend die Abmessungen der Stütze ein.

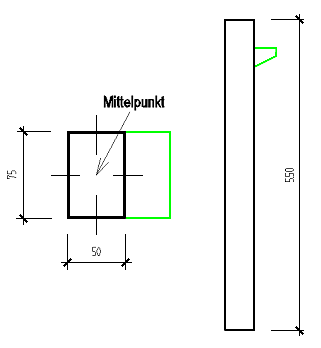

Die folgende Abbildung zeigt die Abmessungen in diesem Beispiel.

* ? Konsole * Ja | Nein * <N> : j

Soll eine Konsole eingezeichnet werden, geben Sie J ein.

* ? Wo ? (+X, -X, +Y, -Y) <+X> :

Um die Konsole zu positionieren, ist eine der folgenden Eingaben erforderlich:

*? E R * Höhen-Lage der Konsole (Z) <275.0> : 500

Geben Sie die Höhenlage der Konsole ein.

*? E R * Auflager-Breite der Konsole <12.0> : 40

*? E R * Vordere Konsolen-Höhe <15.0> : 15

*? E R * Hintere Konsolen-Höhe <55.0> : 35

Geben Sie anschließend die Abmessungen für die Konsole ein.

* ? Weitere Konsole * Ja | Nein * <N> : Enter

Sie können auch noch weitere Konsolen zeichnen.
