Sollen Wände mit einer anderen als der in der Definition zugeordneten Schraffur gezeichnet werden, kann diese definiert werden.
.
Befehl: schf
:
:* D --> Definitions-Datei --> ("/BCAD/BENU/xxxxGG.frb").
:* E --> Einzel - durch Picken einer Wand.
:
* ? Wand-Schraffur * Definitions-Datei | Einzeln * <E> :
Geben Sie E für "Einzeln" ein.
Wand-Seite
wählen:
Picken Sie eine Wandseite der zu schraffierenden Wand an.

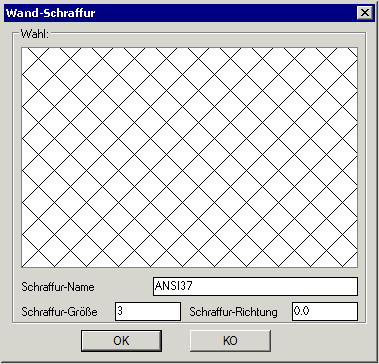

Im eingeblendeten Dialogfenster wird das in der Definition hinterlegte Dia angezeigt.
Hier kann die Schraffurdichte und -winkel geändert werden.
Standardmäßig wird die Wandschraffur auf der Farbe CYAN eingefügt.´
Durch klicken auf das Dia erhalten Sie eine Auswahl von Schraffuren.
Nähere Informationen erhalten Sie im Kapitel: "Wanddefinition".
Durch Setzen folgender Variablen in der Datei ACADZ.LSP kann die Farbe der Schraffur festgelegt werden.
(mit Farbe)
oder
(set_bb "bb_wand_schraffur_farbe" 111)
(mit Farbennummer).
nil
Befehl:

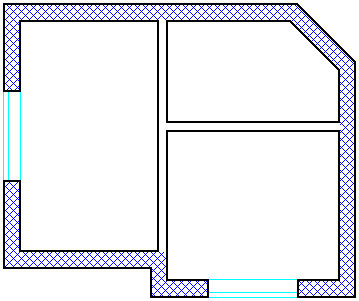

Die ausgewählte Schraffur wird gezeichnet.
