Glashaus mit Pultdach





Werkzeugkasten:

Glas-Ver-Bau / 3

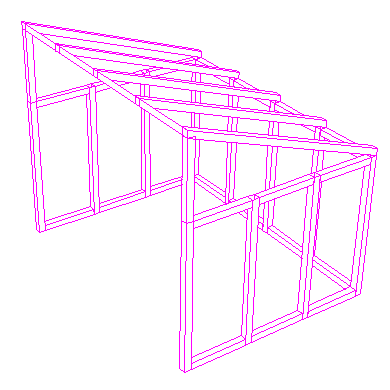

Links ist ein Glashaus mit Pultdach in der Perspektive dargestellt.



Befehl: gh1
Glas-Haus-Typ1





*? E R * Glas-Haus-Breite (-X-Richtung) <300.0> :

Fenster-Teilung (Breite) <3> :


*? E R * Glas-Haus-Länge (-Y-Richtung) <400.0> :

Fenster-Teilung (Länge) <4> :

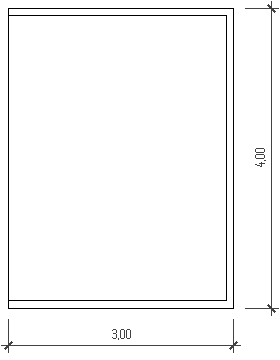

Nach Aufruf des Befehls werden Breite und Länge des Glashauses abgefragt sowie die jeweiligen Fenster- Teilung in der Breite und Länge.







Fenster-Teilung in der Breite.

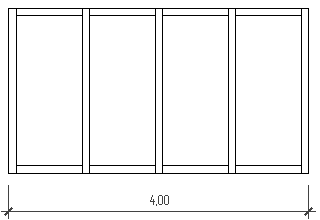

Fenster-Teilung in der Länge.







*? E R * Glas-Haus-Höhe <220.0> :

*? E R * Pult-Dach-Höhe <110.0> :


Als weitere Eingabe werden die Höhe des Glashauses und die First-Höhe des Satteldaches abgefragt.









*? E R * Pfosten-Breite <10.0> :


Bei der letzten Abfrage wird die Pfostenbreite angege- ben, die in diesem Beispiel mit 10 cm bestätigt wird.









°* N S I M E L Q T Z P B -K- O *
*? 0 2 3 4 6 * Einfüge-Ort :



Das Glashaus kann durch Picken an gewünschter Stelle in der Zeichnung platziert werden.



*? E * Richtung <0.0> :


Die vorgegebene Einfügerichtung kann bestätigt oder durch Picken oder Eingabe eines anderen Wertes geändert werden.



*? E R * OKRB <0.0> :



Der vorgeschlagene OKRB-Wert kann ebenfalls bestätigt werden oder über Eingabe eines anderen Wertes geändert werden.



:
:*
nil

Befehl:
