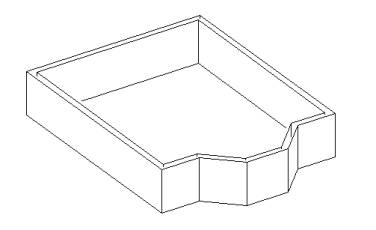

Als Grundlage für das Satteldach über Profil-Erzeugung benötigen Sie lediglich 2 Fix-Punkte für die Kniestock- Höhen und die Länge des Satteldaches (Firstlänge).

Rufen Sie den Satteldach-Befehl auf.

* 1. Punkt (Im Grundriss: FixPunkt KnieStockHöhe-1-) :

* N S I M E -L- Q T Z P B K O ? 2 3 4 6

Wählen Sie die Fixpunkte für die Kniestockhöhen im Grundriss per Picken mit Hilfe der Objektfänge.

Im Dialogfenster SATTELDACH ist zunächst nur die Umgrenzung aktiv.

Wählen Sie “Profil“ damit alle Felder aktiv geschaltet werden.

Über die “Bezugs-Daten:“ können Sie die Ebene auswählen, auf welche das Dach gezeichnet werden soll und die Bezugs-Höhe kann angepasst werden.

Unter “Profil-Definition“ können Sie die Werte vom Dach anpassen.

Bestätigen Sie Ihre Eingaben mit [ OK ].

* N S I M E L Q T Z P B -K- O ? 2 3 4 6

* * 1. ProfilPunkt | <"P"fad wählen> * :

* N S I M E L Q T Z P B -K- O ? 2 3 4 6

* 2. ProfilPunkt :

Geben Sie nun die Länge (von Ortgang bis Ortgang) des Daches mit Hilfe der Objektfänge ein.

Sie können sich hierzu im Vorfeld auch eine Polylinie zeichnen, welche die Profillänge beschreibt, und diese über Eingabe “P“ wählen.

:Layer -> E00-DACH-30FABS0-SPS....fertig.

:Layer -> E00-DACH-30FABS0-DHT....fertig.

nil

Befehl:

Die Layer für die Sparrenschicht und die Dachhaut werden angelegt und das Dachprofil wird erzeugt.

Die Wände können Sie nun mit dem Befehl “Wände an Dach/Treppe/Gelände anpassen“ an das Dach anpassen.
