Das Dialogfenster Walmdach
|
|
|
Unter “Dachprofil – Schema:“ werden die Einstellungs- Möglichkeiten im Dachschnitt dargestellt. Die Anzeige können Sie per Picken in die Dialog-Anzeige zwischen Schema- und Original-Schnitt wechseln. |
||||||
|
Unter “Bezugs-Daten:“ wählen Sie die Ebene auf der das Dach erzeugt werden soll. |
|||||||
|
Mit “OK-Decke:“ bestimmen Sie die Bezugshöhe für das Dach. |
|||||||
|
Unter “Umgrenzug“ können Sie den Dachrand in der Zeichnung wählen. |
|||||||
|
Unter “Profildefinition:“ können Sie die Werte Ihres Satteldaches ändern. |
|||||||
|
Bezug der Höhen zu: |
|||||||
|
UKSparren
|
OKSparren
|
OKDachHaut
|
||||||
|
Breite |
= |
Breite Grundriss |
|||||
|
Br 1/2 |
= |
Breite 1 / 2 |
|||||
|
KnH 1/2 |
= |
Kniestockhöhe 1 / 2 |
|||||
|
Alfa 1/2 |
= |
Dachneigung 1 / 2 |
|||||
|
Beta 1/2 |
= |
Traufabschnitt 1 / 2 |
|||||
|
SPh 1/2 |
= |
Sparrenhöhe 1 / 2 |
|||||
|
DH 1/2 |
= |
Dachhautdicke 1 / 2 |
|||||
|
DV 1/2 |
= |
Dachvorsprung 1 / 2 |
|||||
|
FHuks |
= |
Firsthöhe UK-Sparren |
|||||
|
FHoks |
= |
Firsthöhe OK-Sparren |
|||||
|
FHokd |
= |
Firsthöhe OK-Dachhaut |
|||||
|
SPlg 1/2 |
= |
Sparrenlänge 1 / 2 |
|||||
|
Unter “Dachdeckung“ können Sie sich voreingestellte Werte für den Dachaufbau auswählen.
|
|||||||
|
Unter “Dachprofil – Original“ stellen Sie die Darstellung des Original-Schnittes ein. |
|||||||
|
U |
= |
UK-Sparren |
|||||
|
O |
= |
OK-Sparren |
|||||
|
D |
= |
OK-Dachhaut |
|||||
|
Unter “Traufabschnitt“ können Sie rechtwinklig oder lotrecht wählen. Diese Einstellung deaktiviert die Einstellmöglichkeiten unter “Profildefinition“ für Beta1 und Beta2. |
|||||||
|
Mit “OK“ bestätigen Sie Ihre Einstellungen im Dialogfeld , mit “KO“ (“Abbrechen“) brechen Sie den Befehl ab.
|
|||||||
|
|

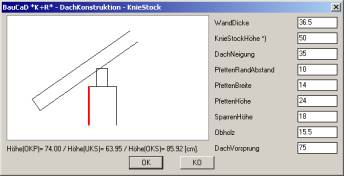

Bei der Einstellung der Kniestock-Höhe haben Sie Zugriff auf die “Dachkonstruktion-Kniestock“. In diesem Dialogfenster können Sie sich über die Abmessungen von Dachneigung, Pfettenrandabstand, Pfettenabmessungen, Sparrenhöhe und Obholz den Kniestock berechnen.
|
|||||||
