Das Dialogfenster Pultdach





























































Unter “Bezugs-Daten (für Wand/Frei/Symbol)“ können Sie die “Ebene >>“ und die “OKRB >>“ Bezugshöhe eingeben oder wählen.



Mit Korrektur>> können Sie den Traufabschnitt und die Sparrendicke der Dachflächen korrigieren.



Mit Zurück>> können Sie die seit dem Befehlsaufruf erzeugten Dachflächen löschen.



Unter “Pultdach(Bezug)“ wählen Sie die Routine für die Definition Ihrer Dachfläche aus.





Mit “Layerschaltungen“ können Sie wählen, ob Layer- schaltungen vom Programm vorgenommen werden sollen oder ob die aktuelle Layerschaltung unberührt bleiben soll.















Mit der “Rückfrage (T/F/O)“ wählen Sie, ob Trauf-, First- und Ortgang-Anschnitte automatisch erkannt werden oder dass die Anschnitte im Befehlsablauf abgefragt werden.

Für die automatische Erkennung ist es notwendig, mit den Umwandlungs-Befehlen die Linien zu Dachrand oder zur Grat-/Kehle-/First-Erkennung umzuwandeln.
Dies kann auch mit dem Schalter “Linien als “T/F/O“ markieren >>“ direkt aus dem Pultdach-Befehl gemacht werden.





Über “ *) Dachneigungsermittlung ( . . . ) “ können Sie von bereits vorhandenen Dachflächen die Dachneigung abfragen und einstellen.





































Unter “ProfilDefinition:“ können Sie die Werte für Ihre Dachflächen ändern.



Bezug der Höhen zu



Bezug der Höhen zu:

UK Sparren



OKSparren



OK Dachhhaut





KnH

=

Kniestockhöhe



*) Alfa

=

Dachneigung



SpD

=

Sparrendicke



Beta-U

=

Winkel Traufabschnitt



Beta-O

=

Winkel Firstabschnitt



Für den "Trauf-/ First-Anschnitt:" können Sie auch recht- winklig oder lotrecht auswählen.





Mit “OK“ verlassen Sie das Dialogfeld und speichern Ihre Einstellungen, mit “KO“ (“Abbrechen“) ohne Speichern.

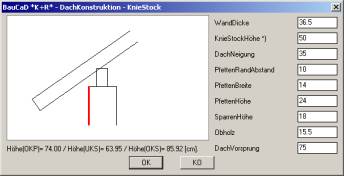

Bei der Einstellung der Kniestock-Höhe haben Sie Zugriff auf die “Dachkonstruktion-Kniestock“.

In diesem Dialogfenster können Sie sich über die Abmessungen von Dachneigung, Pfettenrandabstand, Pfettenabmessungen, Sparrenhöhe und Obholz den Kniestock berechnen.
