Das Dialogfenster Dachausmittlung
|
|
|
Bezugshöhe: |
||||||
|
Mit der Taste “Standardwerte“ können Sie die gesamten Werte auf Standard zurück stellen lassen. |
|||||||
|
Unter “Eingabewerte“ geben Sie die Höhen und Abmes- sungen für die Dachflächen an. |
|||||||
|
Höhe OK-Decke
|
OKRB eingeben oder per “Pick“ holen. |
||||||
|
KN-Höhe
|
Kniestockhöhe (AK-Wand/UK-Sparren) |
||||||
|
Dachneigung
|
Dachneigung Dachfläche
|
||||||
|
Dachvorsprung
|
Dachvorsprung
|
||||||
|
Sparrenschnitt Traufe |
Lotrecht / Winkelrecht
|
||||||
|
Unter “Dachprofil – Original“ stellen Sie die Darstellung des Original-Schnittes ein. |
|||||||
|
Firstpfette |
Breite |
Höhe |
|||||
|
Höhe OK-Mittelpfette |
Wiederh. |
OK Pfette |
|||||
|
Mittelpfette |
Breite |
Höhe |
|||||
|
Kehlbalken |
Breite |
Höhe |
|||||
|
Dachaufbau |
Höhe |
||||||
|
Untersicht |
Höhe |
||||||
|
Isolierung |
Höhe |
||||||
|
Sparren |
||||||||
|
Rand / Abstand / Rand |
Sparrenlage |
||||||
|
Abmessungen |
Breite |
Höhe |
|||||
|
Gratsparren |
Breite |
Höhe |
|||||
|
Fußpfette |
Breite |
Höhe |
|||||
|
Obholz |
Höhe |
||||||
|
Wanddicke |
Breite |
||||||
|
Mit der Taste “<< Holen“ können Sie vorhandene Ein- stellungen aus einem Symbol laden. |
|||||||
|
Mit “OK“ bestätigen Sie Ihre Einstellungen im Dialogfeld , Mit “KO“ (“Abbrechen“) brechen Sie den Befehl ab.
|
|||||||
|
|

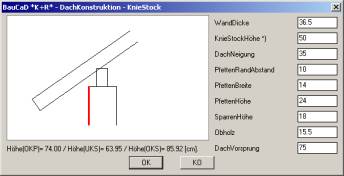

Bei der Einstellung der Kniestock-Höhe haben Sie Zugriff auf die “Dachkonstruktion-Kniestock“. In diesem Dialogfenster können Sie sich über die Abmessungen von Dachneigung, Pfettenrandabstand, Pfettenabmessungen, Sparrenhöhe und Obholz den Kniestock berechnen.
|
|||||||
|
|
Im Symbol der Dachausmittlung werden die gesamten Einstellungen des Dialogfeldes hinterlegt.
|
|||||||
