Mit diesem Befehl kann ein Kehlbalkendachschnitt in 2D erzeugt werden.
Befehl: KBDACH
|

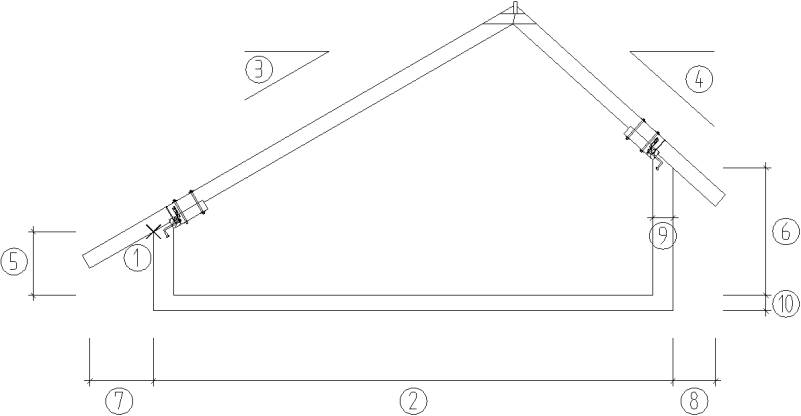

Die Bauteilparameter wurden entsprechend ihrer Abfragereihenfolge positioniert und können in obiger Gesamtansicht nachverfolgt werden.
|
|
*? 0 2 3 4 6 * Schnitt-Punkt ukSparren/akWand :
|
(1)
|
|
*? E R * Haus-Breite <1224.0> : 612
|
(2)
|
|
*? E R * Dachneigung links <30.0> :30
|
(3)
|
|
*? E R * Dachneigung rechts <30.0> : 42
|
(4)
|
|
*? E R * Kniestock-Höhe links <50.0> : 75
|
(5)
|
|
*? E R * Kniestock-Höhe rechts <50.0> : 150
|
(6)
|
|
*? E R * Dach-Vorsprung links <75.0> :75
|
(7)
|
|
*? E R * Dach-Vorsprung rechts <75.0> : 50
|
(8)
|
|
*? E R * Wand-Dicke <24.0> :
|
(9)
|
|
*? E R * Decken-Dicke <18.0> :
|
(10)
|
|
* ? Zeichnen * Ja | Nein <Ja> : |
Mit <Return> wird der Dachschnitt gezeichnet. |
