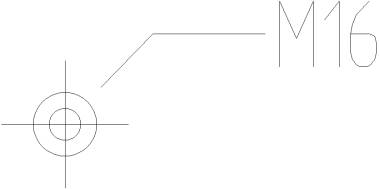

Mit diesem Befehl können beschriftete Schrauben in der Draufsicht gezeichnet werden.
|
Befehl:
H_MX_D :M-Schrauben
|
|
|
Bezeichnung <M16> :
|
Zunächst wird die Bezeichnung für die Beschriftung der Schraube angegeben.
|
|
*E R * Durchmesser in der Zeichnung [mm] <17.0> :
|
Anschließend wird der Durchmesser für die Schraubendarstellung in der Zeichnung in mm eingegeben.
|
|
*0 2 3 4 6 * Schrauben-Mittel-Punkt :
|
Nun wird der Schraubenmittelpunkt durch Picken bestimmt.
|
|
*0
2 3 4 6 * * <PArameter> | BeschriftungsPunkt * : *E R * Schrift-Höhe <17.5> :
|
Bei der Abfrage nach dem Beschriftungspunkt kann durch <Enter> die Schrifthöhe für die Beschriftung festgelegt werden.
|
|
*0
2 3 4 6 * BeschriftungsPunkt : *E * In welche Richtung <0.0> :
|
Abschließend wird der Beschriftungspunkt gepickt und die Schreibrichtung durch Picken oder durch Winkeleingabe bestimmt. |
