Mit diesem Befehl können Bügel über ein verknüpftes Verlegegebiet erzeugt werden. Anschließend wird die Bewehrung in eine zuvor definierte Unterzugsansicht innerhalb der Zeichnung eingefügt.
|
1. Schubbewehrung mit referenziertem Verlegegebiet
|
|
|
|
Um auf besondere Biegeformen und evtl. eine XLISTE zurückgreifen
zu können, verwenden Sie den Befehl. Die Geometrie muss zuvor gezeichnet sein. Zwei Methoden
sind hier zu unterscheiden: 1. Schubbewehrung mit referenziertem Verlegegebiet. 2. Schubbewehrung mit indirekter Referenzierung. Die Erklärung der zweiten Methode finden Sie in
Abschnitt 2. Wenn der zu bearbeitende Unterzug ausgeleuchtet ist, kann er als “Aktuell“ durch Drücken von Enter übernommen werden. Andernfalls muss die linke obere Ecke des Unterzugs angepickt werden.
|
|
|
Nach Eingabe der Bezugsdaten wird der links abgebildete
Dialog eingeblendet, mit dem die Verlegung der Schubbewehrung gesteuert
wird. Nachdem der Dialog mit “OK“ verlassen wurde, wird das Verlegegebiet im Unterzug gestrichelt dargestellt.
|
|
|
Eine grundsätzliche Beschreibung dieses Dialogs befindet
sich im Handbuch “Stahlbeton Rundstahl“ im Kapitel “Vordefinierte
Biegeformen“. Besonders eingehen wollen wir an dieser Stelle nur auf
die Referenzierung über reservierte Schlüsselworte. #UZB Unterzugbreite abzüglich
der Betondeckung. #UZR Referenz; der bisher gestrichelte Verlegebe- reich (Polylinie) wird in ein Verlegegebiet umge-
wandelt. Teillängen, die auf die Unterzugbreite bezogen sind,
wird das Schlüsselwort “#UZB“ zugeordnet. Teillängen, die auf die

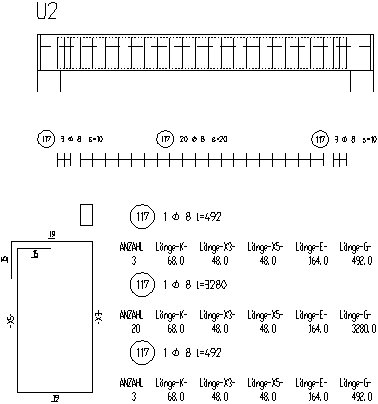

Unterzughöhe bezogen sind, wird das Schlüsselwort “#UZR“ zugeordnet. Mit “OK“ werden die Einstellungen mit übernommen und nacheinander die Verlegelinie, der Biegeformauszug, die Originalbiegeform und der A-Text mit X-Liste, in der Zeichnung platziert.
|
|
|
Jeder Verlegelinie ist eine X-Listen-Beschreibung
zugeordnet. Die das Referenzgebiet darstellende gestrichelte Polylinie kann mit herkömmlichen Editierbefehlen (PEDIT, STRECKEN, etc.) verändert werden.
STRECKEN Um die Bügelansicht und die X-Liste zu aktualisieren, muss anschließend der Befehl CHKALL durchgeführt werden.
|
|
4. Schubbewehrung mit indirekter Referenzierung
|
|
|
|
Im Unterschied zum referenzierten Verlegegebiet werden
hier folgende Schlüsselwörter verwendet: #UZB Unterzugbreite abzüglich
der Betondeckung #HZH Unterzughöhe abzüglich der Betondeckung.
|
|
|
Die mit dieser Art verlegte Schubbewehrung wird nicht in
der Unterzugansicht, sondern lediglich durch die Verlegelinie dargestellt.
Die Stahlbeschreibung wird nicht in Form einer X-Liste, sondern in der
gewohnten Form von A- und B-Text dargestellt. Anmerkung: Bei der automatischen Schnittgenerierung wird in beiden Fällen – referenziertes Verlegegebiet und indirekte Referenzierung – eine Standardbügelform erzeugt, die sich aus Unterzugdaten und definierter Betondeckung ergibt. |
