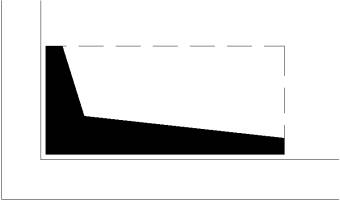

Der Eckschatten innerhalb der Aussparung wurde im Beispiel über den Befehl “Aussparung mit Schraff“ im Abrollmenü BauCaD*K+R* > KON nachträglich erzeugt.
Mit dem Aussparungssymbol werden Aussparungen innerhalb der Platte erzeugt.
|
|
Der Eckschatten innerhalb der Aussparung wurde im Beispiel über den Befehl “Aussparung mit Schraff“ im Abrollmenü BauCaD*K+R* > KON nachträglich erzeugt.
|
|
|
Für die Aussparungen wird das gleiche Dialogfenster verwendet wie für die Erzeugung des Plattenrandes. Nach der Auswahl des FE-Programmes wird die Plattenbezeichnung direkt über die Doppelpfeitasten angegeben, oder der zugehörige Plattenrand wird über die “<<<Pick“-Taste in der Zeichnung ausgewählt. Die Definition der Aussparung erfolgt analog zum Plattenrand. Die Ausführung erfolgt logischerweise als Platten-Aussparung. |
