Das Dach in diesem Beispiel besteht aus 2 Satteldächern, welche über ein weiteres Satteldach verbunden sind.

Um die Dachflächen mit dem Pultdach-Befehl definieren zu können, wird die Verschneidung des mittig liegenden Satteldaches mit den 2 Hauptdächern benötigt.

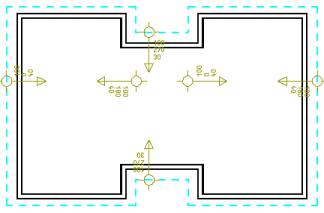

Zeichnen Sie zunächst Ihren Grundriss mit Dachrand.

Rufen Sie den Befehl “Dach-Ausmittlung (2D) >> Definieren ...“ auf, um die Kniestockhöhen und die Dachneigungen zu definieren.

Befehl: daver2d_def

:DACH-AUSMITTLUNG

* Bezugs-Punkt | <Fertig> * :

Wählen Sie die Bezugsseite für die erste Dachfläche mit Hilfe der Objektfänge.

Geben Sie im Dialog-Dachausmittlung die gewünschten Werte für die erste Dachfläche an.

Bestätigen Sie Ihre Eingaben mit “OK“.

*E * Steigrichtung <0.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Wählen Sie die gegenüberliegende Bezugsseite für das linke Satteldach mit Hilfe der Objektfänge.

Höhe am BezugsPunkt(OK-Sparren) <100.0> :

Bestätigen Sie die Höhe am Bezugspunkt.

*E * Steigrichtung <180.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

*E R * Dachneigung <40.0> :

Bestätigen Sie die Dachneigung mit Enter.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Wählen Sie die Bezugsseite für die erste Dachfläche des rechten Satteldachs mit Hilfe der Objektfänge.

Höhe am BezugsPunkt(OK-Sparren) <100.0> :

Bestätigen Sie die Höhe am Bezugspunkt.

*E * Steigrichtung <0.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

*E R * Dachneigung <40.0> :

Bestätigen Sie die Dachneigung mit Enter.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Wählen Sie die gegenüberliegende Bezugsseite für das rechte Satteldach mit Hilfe der Objektfänge.

Höhe am BezugsPunkt(OK-Sparren) <100.0> :

Bestätigen Sie die Höhe am Bezugspunkt.

*E * Steigrichtung <180.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

*E R * Dachneigung <40.0> :

Bestätigen Sie die Dachneigung mit Enter.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Wählen Sie den Bezugspunkt für die erste Dachfläche im mittleren Satteldach per Picken mit Hilfe der Objektfänge an.

Höhe am BezugsPunkt(OK-Sparren) <100.0> :

Bestätigen Sie die Höhe am Bezugspunkt.

*E * Steigrichtung <270.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

*E R * Dachneigung <40.0> : 30

Geben Sie einen Wert von 30° für die Dachneigung ein und bestätigen Sie Ihre Eingabe mit Enter.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Wählen Sie den Bezugspunkt für die gegenüberliegende Dachfläche im mittleren Satteldach per Picken mit Hilfe der Objektfänge an.

Höhe am BezugsPunkt(OK-Sparren) <100.0> :

Bestätigen Sie die Höhe am Bezugspunkt.

*E * Steigrichtung <90.0> :

Zeigen Sie die Steigrichtung mit Hilfe der Ortho-Funktion oder geben Sie den Wert manuell ein.

*E R * Dachneigung <30.0> :

Bestätigen Sie die Dachneigung mit Enter.

Das Symbol wird gezeichnet und beschriftet.

*2 3 4 6 * Bezugs-Punkt | <Fertig> * :

Bestätigen Sie mit Enter, um den Befehl zu beenden.

Um die Dachausmittlung richtig berechnen zu lassen, wird für die einzelnen Dächer je ein Dachrand benötigt.

Zeichnen Sie je eine Polylinie für jede Dachfläche.

Definieren Sie die Polylinie so, dass der Bereich in den betroffenen Dachflächen mit den Symbolen wirken kann.

Zuerst definieren Sie die Polylinie für das mittlere Verbindungsdach.

Definieren Sie hierzu ein Rechteck, das bis zum First der seitlichen Satteldächer führt.

Für die beiden Haupt-Satteldächer definieren Sie je ein Rechteck für den Bereich auf die die jeweiligen Symbole wirken sollen.

Rufen Sie den Befehl “Dach-Ausmittlung (2D) >> Machen . . .“ auf.

Befehl: daver2d

Objekte wählen:

Wählen Sie die Symbole des linken Satteldaches aus und bestätigen Sie die Objektwahl mit Enter.

:DachRand (für diese DPB's) wählen:

Wählen Sie die dazugehörige Polylinie per Picken.

Objekte wählen:

Wählen Sie die Symbole des rechten Satteldaches aus und bestätigen Sie die Objektwahl mit Enter.

:DachRand (für diese DPB's) wählen:

Wählen Sie die dazugehörige Polylinie per Picken.

Objekte wählen:

Wählen Sie die Symbole für das mittlere Satteldach aus und bestätigen Sie die Objektwahl mit Enter.

:DachRand (für diese DPB's) wählen:

Wählen Sie die dazugehörige Polylinie per Picken.

Objekte wählen:

Bestätigen Sie mit Enter für <Fertig> um mit dem Befehl weiter zu verfahren.

* ? * "F"lächen(3D) | draht"M"odell(3D) | "N"ur(2D)verschneidung | "D"ach * <N>: F

Das verschnittene Dach können Sie sich mit “F“ 3-dimensional als Flächen oder mit “M“ als Draht-modell zur Kontrolle anzeigen lassen, um später mit dem Pultdach-Befehl die Dachflächen zu zeichnen.

* ? * "F"lächen(3D) | draht"M"odell(3D) | "N"ur(2D)verschneidung | "D"ach * <N>: D

Sie können sich mit “D“ die Dachflächen auch sofort erzeugen lassen.

Geben “N“ für “Nur 2D-Verschneidung“ ein, wenn Sie die 3-dimensionale Darstellung nicht benötigen.

Mit der Dachausmittlung werden keine Unterschneidungen erzeugt. Es werden nur 2-dimensionale Dachflächen extrudiert.

Mit dem Pultdachbefehl können Sie die Symbol-Informationen mit der Taste “Symbol“ laden.

Die Dachflächen definieren Sie mit dem Symbol-Bezug.

Rufen Sie dazu den Pultdach-Befehl auf und wählen Sie unter “Pultdach(Bezug)“ die Taste “Wand I Frei I Symbol“.

Die Wände können anschließend mit dem Befehl “Wände an Dach/Treppe/Gelände anpassen“ an das Dach angepasst werden.
